Спиральные зажимы

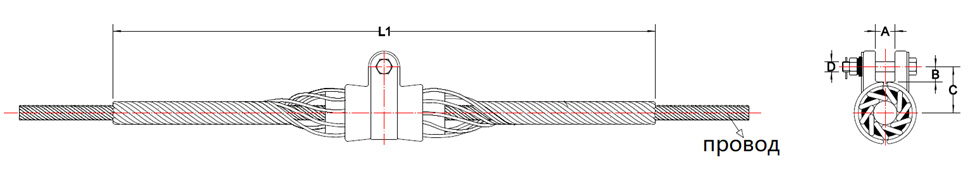

ЗАЖИМ ПОДДЕРЖИВАЮЩИЙ СПИРАЛЬНЫЙ ДЛЯ ПРОВОДОВ

Зажим поддерживающий спиральный предназначен для крепления алюминиевого провода к изолирующим подвескам на промежуточных опорах. Рабочая температура: до 180 ℃ продолжительно (временно при 200℃, для аварийных случаев).

Тип

Диаметр провода, мм

Размеры, мм

Масса, кг

Разрушающая нагрузка, кН

Min

Max

L1

A

В

C

D





AGS-14571510

14.57

15.10

1143

18.26

26.19

49.21

M16

1.40

69KN

AGS-15111539

15.11

15.39

1168

18.26

26.19

49.21

M16

1.40

69KN

AGS-15421574

15.42

15.74

1168

18.26

26.19

49.21

M16

1.40

69KN

AGS-15751639

15.75

16.39

1270

19.05

25.40

54.77

M16

1.50

69KN

AGS-16401710

16.40

17.10

1372

19.05

25.40

54.77

M16

1.80

69KN

AGS-17111754

17.11

17.54

1372

19.05

25.40

54.77

M16

1.80

69KN

AGS-17551804

17.55

18.04

1372

19.05

25.40

54.77

M16

1.90

69KN

AGS-18051856

18.05

18.56

1397

19.05

25.40

54.77

M16

2.00

69KN

AGS-18591900

18.59

19.00

1422

19.05

25.40

54.77

M16

2.00

69KN

AGS-19071951

19.07

19.51

1524

22.23

25.40

59.53

M16

2.30

89KN

AGS-19522010

19.52

20.10

1524

22.23

25.40

59.53

M16

2.60

89KN

AGS-20112094

20.11

20.94

1549

22.23

25.40

59.53

M16

2.80

89KN

AGS-20952146

20.95

21.46

1626

22.23

25.40

59.53

M16

2.90

89KN

AGS-21482209

21.48

22.09

1626

22.23

25.40

59.53

M16

2.90

89KN

AGS-22102269

22.10

22.69

1651

22.23

25.40

59.53

M16

3.10

89KN

AGS-22702305

22.70

23.05

1651

22.23

25.40

59.53

M16

3.10

89KN

AGS-23062337

23.06

23.37

1676

22.23

25.40

64.29

M16

4.10

89KN

AGS-23392379

23.39

23.79

1676

22.23

25.40

64.29

M16

4.10

89KN

AGS-23802445

23.80

24.45

1702

22.23

25.40

64.29

M16

4.10

89KN

AGS-24462497

24.46

24.97

1728

22.23

25.40

64.29

M16

4.30

89KN

AGS-25082554

25.08

25.54

1753

22.23

25.40

64.29

M16

4.40

89KN

AGS-25552595

25.55

25.95

2032

30.16

25.40

68.66

M16

5.50

111KN

AGS-25982642

25.98

26.42

2083

30.16

25.40

68.66

M16

5.60

111KN

AGS-26432729

26.43

27.29

2083

30.16

25.40

68.66

M16

5.70

111KN

AGS-27302769

27.30

27.69

2083

30.16

25.40

68.66

M16

5.90

111KN

AGS-27702840

27.70

28.40

2083

30.16

25.40

68.66

M16

5.90

111KN

AGS-28422885

28.42

28.85

2083

30.16

25.40

68.66

M16

5.90

111KN

AGS-28882926

28.88

29.26

2083

30.16

25.40

68.66

M16

5.90

111KN

AGS-29282984

29.28

29.84

2083

30.16

25.40

68.66

M16

5.90

111KN

Завод имеет возможность изготовить поддерживающий зажим с дополнительным слоем спиральных проволок. Для получения информации о зажимах с диаметром провода, не указанным в таблице или со сдвоенной спиральной проволокой, свяжитесь с нами.

Материал изготовления:

Корпус, зажим — алюминиевый сплав, защитный протектор – алюминиевый сплав, этиленпропиленовая вставка, крепежные детали — сталь горячего цинкования.

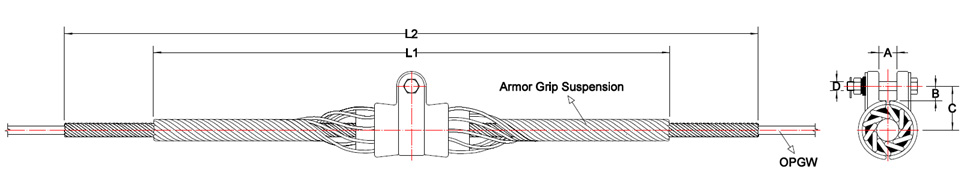

Зажим поддерживающий спиральный для OPGW

Зажим поддерживающий спиральный предназначен для крепления OPGW к изолирующим подвескам на промежуточных опорах

Тип

Диаметр провода, мм

Размеры, мм

Масса, кг

Разрушающая нагрузка, кН

Min

Max

L1

L2

A

В

C

D

AGS-8694E

8.60

9.40

975

1475

17.46

29.37

51.59

M16

1.99

69KN

AGS-9599E

9.50

9.90

1001

1501

17.46

29.37

51.59

M16

2.08

69KN

AGS-100106E

10.00

10.60

1026

1526

17.46

27.78

53.18

M16

2.15

69KN

AGS-107112E

10.07

11.20

1111

1611

17.46

27.78

53.18

M16

2.38

69KN

AGS-113117E

11.30

11.70

1200

1700

17.46

27.78

53.18

M16

3.10

69KN

AGS-118122E

11.80

12.20

1200

1700

17.46

27.78

53.18

M16

3.17

69KN

AGS-123127E

12.30

12.70

1226

1726

16.67

25.40

50.01

M16

3.28

69KN

AGS-128132E

12.80

13.20

1251

1751

16.67

25.40

50.01

M16

3.42

69KN

AGS-133136E

13.30

13.60

1334

1834

16.67

25.40

50.01

M16

4.05

69KN

AGS-137143E

13.70

14.30

1359

1859

18.26

26.19

49.21

M16

4.11

69KN

AGS-144149E

14.40

14.90

1422

1922

18.26

26.19

49.21

M16

4.57

69KN

AGS-150155E

15.00

15.50

1422

1922

18.26

26.19

49.21

M16

4.60

69KN

AGS-156162E

15.60

16.20

1448

1948

18.26

26.19

49.21

M16

4.78

69KN

AGS-163165E

16.30

16.50

1454

1954

19.05

25.40

54.77

M16

5.40

69KN

AGS-166171E

16.60

17.10

1480

1980

19.05

25.40

54.77

M16

5.46

69KN

AGS-172173E

17.20

17.30

1600

2100

19.05

25.40

54.77

M16

5.48

69KN

AGS-174179E

17.40

17.90

1651

2151

19.05

25.40

54.77

M16

5.59

69KN

AGS-180185E

18.00

18.50

1727

2227

19.05

25.40

54.77

M16

6.23

69KN

AGS-186190E

18.60

19.00

1753

2253

19.05

25.40

54.77

M16

6.40

69KN

AGS-191199E

19.10

19.90

2083

2583

22.23

25.40

59.53

M16

8.20

89KN

AGS-200206E

20.00

20.60

2083

2583

22.23

25.40

59.53

M16

8.68

89KN

AGS-207210E

20.70

21.00

2083

2583

22.23

25.40

59.53

M16

8.88

89KN

AGS-211216E

21.10

21.60

2083

2583

22.23

25.40

59.53

M16

9.47

89KN

AGS-217221E

21.70

22.10

2083

2583

22.23

25.40

59.53

M16

9.48

89KN

AGS-222226E

22.20

22.60

2235

2735

22.23

25.40

59.53

M16

12.55

89KN

AGS-227233E

22.70

23.30

2235

2735

22.23

25.40

59.53

M16

12.98

89KN

AGS-234241E

23.40

24.10

2235

2735

22.23

25.40

64.29

M16

13.31

89KN

AGS-242250E

24.20

25.00

2235

2735

22.23

25.40

64.29

M16

13.34

89KN

AGS-251261E

25.20

26.10

2235

2735

22.23

25.40

64.29

M16

16.19

89KN

Материал изготовления:

Корпус, зажим — алюминиевый сплав, защитный протектор – алюминиевый сплав, этиленпропиленовая вставка, крепежные детали — сталь горячего цинкования.

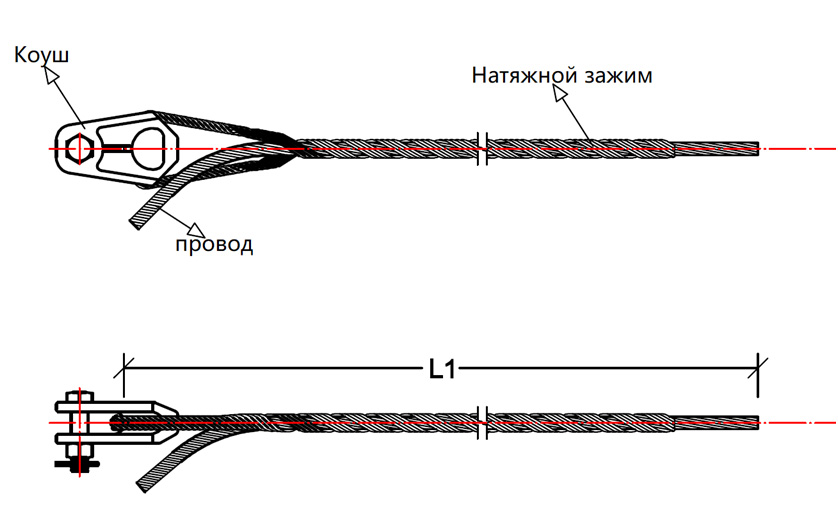

Зажим натяжной спиральный для неизолированных проводов

Зажимы натяжные спиральные с коушем 120 кН и 160 кН предназначены для анкерного крепления неизолированных проводов и грозозащитных тросов на опорах ВЛ.

Натяжной зажим для проводов

Тип

Диаметр провода, мм

Размеры, мм

Масса, кг

Разрушающая нагрузка, кН

Тип коуша



Min

Max

L1



DG-14671659

14.67

16.59

870

0.80

95% RTS

TC-12



DG-16601877

16.60

18.77

1000

1.10

95% RTS

TC-12



DG-18782126

18.78

21.26

1140

1.70

95% RTS

TC-12



DG-21272405

21.27

24.05

1250

2.30

95% RTS

TC-16



DG-24062720

24.06

27.20

1820

3.00

95% RTS

TC-16



Материал изготовления: алюминиевый сплав. Коуш, крепежные детали — сталь горячего цинкования.

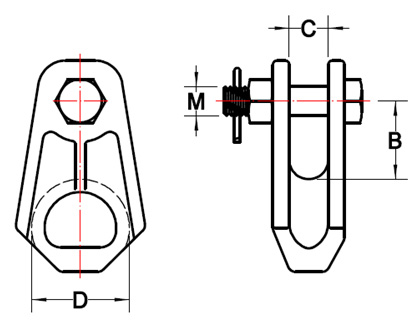

Коуш

Тип

Размеры, кг

Масса, кг

Разрушающая нагрузка, кН

A

В

C

D

TC-12

M16

48

24

57

0.90

120KN

TC-16

M18

57

27

64

1.40

160KN

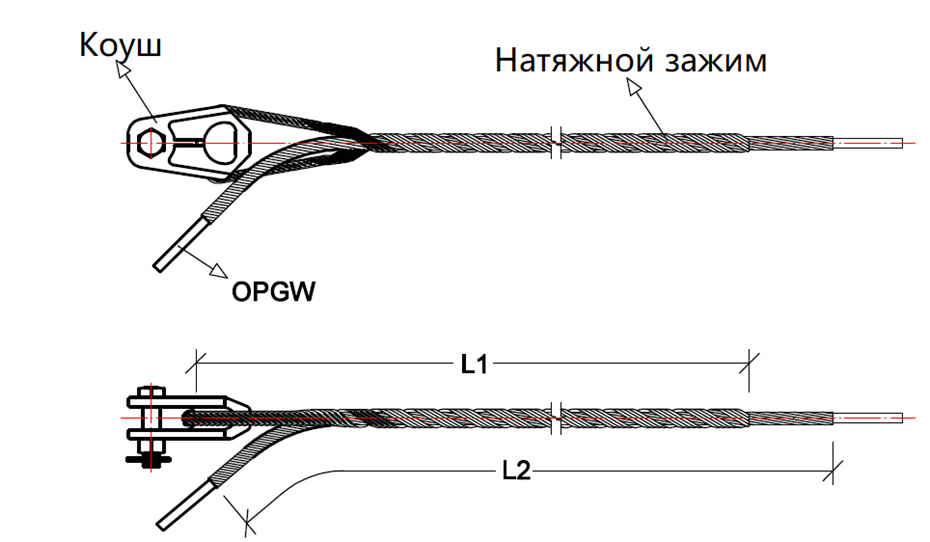

Зажим натяжной спиральный для OPGW

Зажимы натяжные спирального типа предназначены для анкерного крепления OPGW и грозозащитного троса на опорах ВЛ при прокладке магистральных ВОЛС и ВЛ.

Натяжной зажим 120кН

Тип

Диаметр провода, мм

Размеры, мм

Масса, кг

Разрушающая

нагрузка, кН

Тип коуша

Min

Max

L1

L2

NL-89101

8.9

10.1

1367

1100

1.50

120KN

TC-12

NL-102114

10.2

11.4

1522

1168

1.69

120KN

TC-12

NL-115128

11.5

12.8

1674

1283

2.19

120KN

TC-12

NL-129141

12.9

14.1

1797

1385

2.79

120KN

TC-12

NL-142155

14.2

15.5

1955

1486

3.34

120KN

TC-12

NL-156173

15.6

17.3

2110

1618

4.27

120KN

TC-12

NL-174192

17.4

19.2

2586

2032

6.51

120KN

TC-12

NL-193211

19.3

21.1

2786

2159

7.17

120KN

TC-12

NL-212234

21.2

23.4

2997

2322

9.00

120KN

TC-12

Натяжной зажим 160кН

Тип

Диаметр провода, мм

Размеры, мм

Масса, кг

Разрушающая нагрузка, кН

Тип коуша

Min

Max

L1

L2

NL-129141-J

12.9

14.1

1674

1267

3.80

160KN

TC-16

NL-142155-J

14.2

15.5

1600

1136

3.60

160KN

TC-16

NL-156173-J

15.6

17.3

1998

1470

5.20

160KN

TC-16

NL-174192-J

17.4

19.2

2254

1817

7.60

160KN

TC-16



Материал изготовления: алюминиевый сплав. Коуш, крепежные детали — сталь горячего цинкования.

Коуш

Тип

Размеры, мм

Масса, кг

Разрушающая нагрузка, кН

A

В

C

D

TC-12

M16

48

24

57

0.90

120KN

TC-16

M18

57

27

64

1.40

160KN
